Le quartz est-il utilisé en fusion ?

Le quartz est-il utilisé en fusion : une réponse directe

Oui, le quartz est directement utilisé dans les procédés de fusion et de fusion à haute température, notamment sous la forme du creuset de quartz , un récipient fabriqué à partir de silice fondue qui contient du silicium fondu lors de la croissance des cristaux dans les industries des semi-conducteurs et du photovoltaïque. Le creuset de quartz est le principal produit fabriqué à partir de sable de quartz de haute pureté pour les domaines photovoltaïques et semi-conducteurs, et il est principalement utilisé pour soutenir une cristallisation continue dans des conditions de haute température. Il fonctionne comme un dispositif à quartz consommable utilisé pour contenir la matière première du polysilicium lorsqu'elle est chauffée au-delà de son point de fusion et transformée en un lingot monocristallin. Le matériau est choisi parce que les réfractaires ou les métaux ordinaires ne peuvent pas maintenir la propreté chimique requise pour le silicium de qualité électronique et solaire, contrairement au verre de quartz. À partir de maintenant, cet article explique pourquoi le quartz remplit ce rôle si efficacement, en quoi les creusets en quartz de qualité semi-conducteur et photovoltaïque diffèrent, comment ils sont structurés en interne et comment les acheteurs peuvent sélectionner le bon produit en verre de quartz pour leur propre ligne de fusion ou de traitement thermique.

Le creuset en quartz présente les propriétés de propreté, d'homogénéité et de résistance aux températures élevées. Du point de vue du comportement thermique physique, le point de déformation d'un creuset en quartz typique est environ 1100 degrés Celsius , le point de ramollissement est environ 1730 degrés Celsius , et la température maximale d'utilisation continue est environ 1100 degrés Celsius , qui peut atteindre environ 1 450 degrés Celsius pendant de courtes durées. Cette haute pureté combinée à une résistance soutenue aux températures élevées constitue la base d'un tirage fiable de monocristal de tige de silicium et d'une qualité monocristalline constante, faisant du creuset de quartz l'un des matériaux auxiliaires clés du système de tirage de monocristal. Les creusets en quartz sont généralement divisés en deux catégories en fonction de leur application : les creusets en quartz de qualité semi-conductrice (qualité électronique) et les creusets en quartz de qualité photovoltaïque (qualité solaire), chacun étant fabriqué selon des spécifications de pureté et de structure différentes.

Pourquoi le verre de quartz résiste aux exigences thermiques de la fusion

Le verre de quartz, également appelé quartz fondu ou silice fondue, est produit en faisant fondre du dioxyde de silicium extrêmement pur à des températures supérieures à 1 700 degrés Celsius, puis en le refroidissant pour obtenir un solide amorphe non cristallin. Cette structure amorphe confère au verre de quartz un très faible coefficient de dilatation thermique, ce qui signifie que le matériau ne se fissure pas facilement lorsqu'il est chauffé et refroidi de manière répétée, une propriété essentielle lors des cycles de fusion utilisés dans les fours d'extraction de cristaux. Contrairement au verre sodocalcique ordinaire, les tubes en verre de quartz de haute pureté et les tiges de verre de quartz peuvent tolérer des variations rapides de température sans se briser. C'est pourquoi les composants des fenêtres en verre de quartz et des feuilles de verre de quartz sont également largement utilisés comme ports d'observation et éléments structurels dans les équipements de four à haute température.

La pureté chimique est la deuxième raison pour laquelle le quartz fonctionne bien dans les environnements de fusion. Toute impureté métallique qui migre d'une paroi de creuset vers le silicium fondu peut altérer les propriétés électriques du cristal résultant, ce qui est inacceptable dans la fabrication de semi-conducteurs. Les tubes en verre de quartz de haute pureté, les tiges de cristal de quartz et les tiges de verre de quartz sont raffinés pour minimiser les oligo-éléments tels que le fer, l'aluminium et les métaux alcalins, gardant ainsi la masse fondue chimiquement stable tout au long du processus de tirage. Le tableau ci-dessous présente une comparaison générale des principales caractéristiques de fonctionnement entre le quartz fondu et deux autres matériaux de type réfractaire traditionnels souvent évoqués dans la littérature sur la conception des fours, illustrant pourquoi le quartz fondu reste le matériau de revêtement préféré pour les fontes de silicium.

Cette comparaison à barres horizontales montre que le verre de quartz fondu se classe particulièrement haut en termes de pureté chimique et de résistance aux chocs thermiques, les deux attributs les plus critiques pour contenir le silicium fondu sans le contaminer. L'indice de stabilité dimensionnelle reflète le très faible coefficient de dilatation thermique décrit précédemment, qui maintient la forme du creuset constante même lorsque le four subit une chaleur extrême. La transparence optique est incluse car elle permet aux opérateurs de surveiller visuellement le niveau de fusion et l'interface de croissance cristalline sans ouvrir le four, un avantage pratique des composants de visualisation des fenêtres en verre de quartz et des feuilles de verre de quartz. La dureté mécanique est évaluée plus modérément, car le verre de quartz est résistant à la compression mais peut être cassant sous un impact mécanique soudain. C'est pourquoi des protocoles de manipulation minutieux sont importants lors de l'installation et du retrait d'un creuset de laboratoire en quartz ou d'un creuset en silice. Dans l’ensemble, le graphique montre que la combinaison de pureté, de résilience thermique et de stabilité, plutôt que de dureté brute, est ce qui fait du quartz fondu le choix standard pour les cuves de fusion de silicium.

Creuset à quartz de qualité semi-conducteur et de qualité photovoltaïque

Les creusets en quartz sont généralement séparés en catégories de qualité semi-conductrice (également appelée qualité électronique) et de qualité photovoltaïque (également appelée qualité solaire), et la distinction est basée sur le niveau de pureté requis par l'application en aval. Les creusets de qualité semi-conducteur soutiennent la croissance de lingots de silicium monocristallin qui seront finalement découpés en tranches pour circuits intégrés, où même des impuretés de l'ordre de quelques parties par milliard peuvent affecter les performances du dispositif. Ces creusets sont donc fabriqués avec le contrôle de pureté le plus strict et les spécifications de couche interne les plus rigoureuses. Les creusets de qualité photovoltaïque prennent en charge les lingots de silicium destinés aux cellules solaires, où la tolérance de pureté est un peu plus large car les performances des cellules solaires sont moins sensibles aux traces d'impuretés que les performances de la logique et des puces mémoire, permettant un équilibre différent entre la rentabilité et les spécifications du creuset.

Ce graphique radar compare les creusets en quartz de qualité semi-conducteur et photovoltaïque selon six attributs qualitatifs qui comptent le plus pour les acheteurs qui se procurent un creuset en quartz pour une utilisation en laboratoire ou dans un four de production. Le profil de qualité semi-conducteur s'étend davantage vers l'extérieur en termes de pureté, de contrôle des bulles et d'uniformité des parois, reflétant la tolérance de fabrication plus stricte requise pour la matière première de fabrication des plaquettes. Le profil de qualité photovoltaïque couvre toujours une large zone du graphique, indiquant qu'il reste un produit haute performance, mais avec une répartition plus équilibrée entre la transparence et la stabilité thermique plutôt que de pousser chaque attribut au maximum. La résistance à la dévitrification, c'est-à-dire la résistance à la cristallisation indésirable de la surface du verre lors d'une exposition prolongée à la chaleur, est étroitement adaptée entre les deux qualités car les deux sont construites à partir de silice fondue avec une chimie thermique de base similaire. Les acheteurs évaluant un échantillon de laboratoire de creuset de quartz ou un lot de production complet peuvent utiliser ce type de cadre de comparaison pour décider quelle qualité correspond à leur durée de cycle de fusion spécifique et à leur objectif de pureté de produit.

Structure d'un creuset de quartz : une vue isométrique

Un creuset de production en quartz n’est pas une seule couche uniforme de verre. Il se compose généralement d'une couche externe opaque qui fournit un support structurel et une répartition de la chaleur, d'une couche interne transparente ou semi-transparente qui entre en contact direct avec le silicium fondu et, dans de nombreuses conceptions, d'une couche de bulles prise en sandwich entre elles qui aide à gérer le stress thermique et le dégazage pendant le cycle de fusion. Le diagramme ci-dessous présente une vue isométrique et étiquetée de cette structure en couches, ce qui est utile pour comprendre pourquoi un creuset en silice fondue opaque et un creuset en quartz transparent font souvent référence à différentes zones de la même famille de produits globale plutôt qu'à des gammes de produits entièrement distinctes.

La couche externe opaque visible sur le diagramme est composée de fines particules de silice étroitement tassées qui diffusent la chaleur uniformément autour de la paroi du creuset et fournissent la rigidité mécanique nécessaire pour supporter le poids de la charge de silicium pendant un long cycle de traction. Juste en dessous se trouve la couche de transition à bulles, qui contient une distribution contrôlée de poches de gaz microscopiques qui aident à absorber les contraintes de dilatation thermique et à réduire le risque de fissuration lorsque le creuset est chauffé de la température ambiante jusqu'à sa plage de fonctionnement. La couche transparente la plus interne est fabriquée avec la silice la plus pure et le moins de bulles, car c'est la surface qui touche directement le silicium fondu et a donc la plus grande influence sur le contrôle de la contamination. Le profil du bord et de la paroi illustré à la base du diagramme est conçu selon un gradient d'épaisseur spécifique, plus épais près de la base pour supporter le poids de la masse fondue et se rétrécissant progressivement vers le bord, ce qui aide le creuset à maintenir une stabilité dimensionnelle tout au long du cycle thermique. Comprendre cette construction en couches aide les équipes d'approvisionnement à évaluer si un échantillon de creuset en quartz fourni, qu'il soit décrit comme un creuset en silice fondue opaque ou un creuset en quartz transparent, répond à la qualité interne attendue pour un four et un processus de tirage spécifiques.

Processus de fabrication et contrôle qualité

La production d'un creuset de quartz commence par l'approvisionnement en sable de quartz de haute pureté, qui est tamisé et traité chimiquement pour éliminer les impuretés métalliques avant d'être introduit dans un four de moulage rotatif. À l’intérieur du four, le sable est fondu à une température extrêmement élevée pendant que le moule tourne, permettant à la force centrifuge de répartir uniformément la silice fondue et de construire la structure de paroi en couches décrite dans la section précédente. Après l'étape de formage initiale, le creuset passe par une série d'étapes de finition, notamment le découpage des bords, l'inspection de la surface et la vérification dimensionnelle, avant de subir des contrôles de qualité finaux qui évaluent la répartition des bulles, l'uniformité de l'épaisseur de la paroi et la clarté optique de la couche interne. Étant donné que la contamination à tout moment peut compromettre l'ensemble du lot, les installations de fabrication dédiées à la production de verre de quartz, y compris les lignes de creusets en quartz, de tubes en verre de quartz et de tiges de verre de quartz, maintiennent des environnements propres et contrôlés, séparés de la poussière industrielle générale et des particules en suspension dans l'air.

Ce diagramme à barres illustre la pondération temporelle relative de chaque étape majeure de production dans une ligne de fabrication typique de creusets en quartz, sur la base de descriptions générales de processus courantes dans la littérature sur la fabrication de silice fondue plutôt que sur un calendrier fixe unique. L'étape de fusion rotative occupe la plus grande part du temps de traitement car c'est là que la structure de paroi en couches est formée et que le contrôle de la température doit être le plus précis pour éviter une épaisseur de paroi inégale. La préparation des matières premières prend également relativement beaucoup de temps, car le criblage et la purification du sable de quartz jusqu'au niveau de pureté requis ne peuvent pas être précipités sans risquer une contamination plus tard dans le processus. Le refroidissement nécessite également un programme soigneusement contrôlé, car le refroidissement trop rapide d'une grande pièce de silice fondue peut introduire des contraintes internes qui conduisent plus tard à des fissures pendant le fonctionnement du four. Le parage et l'inspection occupent des fenêtres comparativement plus courtes dans le calendrier global, mais ils restent des contrôles de qualité essentiels qui déterminent si un creuset en quartz fini ou un instrument en verre de quartz associé répond aux normes dimensionnelles et optiques requises par les clients des semi-conducteurs et du photovoltaïque.

Au-delà de la fusion du silicium : la famille de produits en verre de quartz plus large

Alors que le creuset de quartz est au cœur de la fusion du silicium, le même matériau de base prend en charge une large famille de produits en verre optique spéciaux utilisés dans les applications de laboratoire, industrielles et même de bien-être. Des tubes en verre de quartz de haute pureté et des tiges de verre de quartz sont utilisés pour fabriquer des appareils de laboratoire tels qu'un ensemble de laboratoire à creuset en quartz, des assemblages de tuyaux en verre et des tiges de quartz fondu sur mesure pour les environnements de recherche où l'inertie chimique et la résistance à la chaleur sont requises. Les feuilles de verre de quartz et les composants de fenêtres en verre de quartz, ainsi que les plaques de quartz UV et les plaques de quartz rondes UV avec trous, sont utilisés là où une transmission ultraviolette ou un accès à la visualisation à haute température est nécessaire, car le verre ordinaire ne transmet pas les longueurs d'onde ultraviolettes aussi efficacement que le quartz fondu. Les tiges de quartz fondu et les tiges de cristal de quartz sont également façonnées en composants de chauffage halogène et de tube de chauffage infrarouge, y compris le chauffage de tube de quartz, le chauffage de quartz en fibre de carbone et les produits de tube de chauffage infrarouge en fibre de carbone quartz, qui reposent sur la même pureté et la même résistance aux chocs thermiques qui rendent le quartz adapté à la fusion du silicium en premier lieu.

Une extension intéressante de la technologie du verre de quartz est son utilisation dans les instruments de guérison sonore. Parce que le quartz fondu peut être façonné en épaisseurs de paroi précises et uniformes et produit une résonance claire et soutenue lorsqu'il est vibré, il est utilisé pour fabriquer un bol chantant, des bols d'alchimie en cristal, un triangle chantant en cristal, une harpe en cristal, un diapason en cristal de quartz et un Saint Graal chantant en cristal. Ces instruments s'appuient sur les mêmes techniques de fusion rotative et de contrôle de précision des parois que celles utilisées dans la fabrication des creusets, simplement appliquées à un objectif acoustique différent plutôt que thermique. D'autres articles de laboratoire de support fabriqués à partir du même matériau de base en silice fondue comprennent une cuvette de quartz fondu aux UV, une cuvette de quartz rectangulaire, des composants de bateau en verre de quartz fondu résistant à la chaleur de haute pureté et de la verrerie de laboratoire à usage général telle qu'une fiole triangulaire, un entonnoir de forme triangulaire et une tasse à mesurer à haute teneur en borosilicate, qui bénéficient tous de la stabilité chimique que partagent le quartz fondu et le verre à haute teneur en borosilicate.

Ce graphique en anneau présente une vue qualitative générale de la façon dont le verre de quartz fondu est distribué dans les principaux segments d'application, basé sur les catégories de produits typiques de l'industrie plutôt que sur une enquête statistique spécifique. Le segment des creusets et des semi-conducteurs ainsi que la verrerie de laboratoire constituent la plus grande partie du graphique, reflétant le fait que le traitement thermique et la chimie analytique restent les utilisations les plus établies de la silice fondue de haute pureté. Les applications de chauffage et de tubes infrarouges occupent un segment intermédiaire important, car les tubes chauffants infrarouges en fibre de carbone et quartz et les composants de chauffage halogène ont connu une croissance constante à mesure que les équipements de chauffage industriels et grand public privilégient de plus en plus les éléments infrarouges à réponse rapide. Les applications de fenêtres optiques et UV, y compris les plaques de quartz UV et les produits pour fenêtres en verre de quartz, forment un segment plus petit mais stable lié aux instruments spécialisés et aux équipements de stérilisation qui dépendent de la transmission ultraviolette. Le segment des instruments de guérison sonore est le plus petit en comparaison, mais il représente un créneau distinctif où les propriétés acoustiques du quartz fondu, plutôt que ses propriétés thermiques ou optiques, sont le principal facteur de valeur, montrant comment un seul matériau de base peut prendre en charge des industries d'utilisation finale très différentes.

Sélection du bon creuset de quartz ou du bon composant en verre de quartz

Le choix entre un creuset en quartz de qualité semi-conducteur et photovoltaïque, ou entre différentes spécifications de tube de verre de quartz et de tige de verre de quartz, doit commencer par une définition claire de la plage de température de fonctionnement et de la tolérance de pureté du produit en aval. Les acheteurs doivent également tenir compte de l'épaisseur de la paroi du creuset et de la structure de la couche, car une couche opaque externe plus épaisse supporte généralement des cycles d'extraction de monocristal plus longs, tandis qu'une couche transparente interne plus fine et plus uniforme supporte un risque de contamination plus faible. La liste suivante résume les critères de sélection pratiques que les équipes d'approvisionnement et d'ingénierie examinent généralement avant de finaliser une commande de creuset en quartz ou de composants en quartz fondu associés.

• Confirmez la température de fonctionnement continue maximale et la température maximale à court terme que le creuset ou le tube doit supporter pendant le cycle de fusion ou de chauffage prévu.
• Faites correspondre le degré de pureté à la sensibilité du produit en aval, en choisissant la qualité semi-conductrice pour la matière première de fabrication des plaquettes et la qualité photovoltaïque pour la production de lingots solaires.
• Examinez les spécifications de répartition des bulles et d’uniformité des parois, en particulier pour la couche de contact interne qui touche directement le matériau fondu.
• Vérifiez les tolérances dimensionnelles par rapport au four ou à l'équipement de tirage spécifique dans lequel le creuset, le tube en verre de quartz ou la tige en verre de quartz sera installé.
• Demandez des conseils de manipulation et de stockage pour réduire le risque de choc thermique ou de dommages mécaniques avant que le composant n'atteigne son utilisation opérationnelle.

Ce graphique en zones et en courbes illustre une tendance générale à l'adoption à la hausse des composants en quartz fondu dans les lignes de production de fours sur une période de plusieurs années, ce qui est cohérent avec l'expansion plus large de la production de silicium monocristallin signalée dans la chaîne d'approvisionnement photovoltaïque et semi-conductrice au cours des dernières années. L'augmentation constante de gauche à droite reflète l'augmentation croissante de la capacité des fours à l'échelle de l'industrie, chacune nécessitant son propre ensemble de creusets en quartz, de tubes en verre de quartz et de composants de support en silice fondue. La zone ombrée sous la ligne souligne le caractère cumulatif de cette demande, puisque les creusets et les composants associés sont des éléments consommables qui doivent être remplacés régulièrement plutôt qu'installés une seule fois, contrairement à l'équipement du four lui-même. Cette tendance souligne pourquoi un approvisionnement constant et de qualité contrôlée en produits de creusets en quartz et de tiges de verre de quartz est important pour les fabricants exploitant des lignes de croissance cristalline continue ou quasi continue. Les acheteurs évaluant des relations d’approvisionnement à long terme recherchent souvent des fournisseurs capables de démontrer une capacité de production stable qui suit le rythme de ce type de courbe de croissance soutenue sur plusieurs années.

À propos de Yancheng Mingyang Quartz Products Co., Ltd.

Yancheng Mingyang Quartz Products Co., Ltd. est une société spécialisée dans la production de quartz et de produits en verre spécial. Yancheng Mingyang Quartz Products Co., Ltd. est l'usine de production de Jinzhou Mingde Quartz Glass Co., Ltd. dans le Jiangsu. Depuis sa création, l'entreprise s'est développée rapidement, en introduisant des technologies et des équipements de production de pointe au pays et à l'étranger, et en améliorant continuellement la qualité des produits. S'appuyant sur ses propres avantages, l'entreprise a développé une variété de produits adaptés au marché qui répondent aux besoins des différents clients et a résolu de nombreux défis de production urgents pour ses clients tout au long de la chaîne d'approvisionnement en quartz et en verre spécial.

La gamme de produits de la société comprend des tubes en verre de quartz, des tubes en verre de quartz à double trou, des tiges de verre de quartz, des feuilles de quartz, des fenêtres en saphir, des fenêtres en verre au fluorure de calcium, des revêtements infrarouges et ultraviolets, des panneaux de fenêtre en verre aluminosilicate résistant aux hautes pressions, des instruments en verre de quartz, des instruments en verre à haute teneur en borosilicate, des creusets en quartz, des tubes plaqués or en quartz, des radiateurs à quartz, des tubes chauffants infrarouges en quartz, des radiateurs à rayonnement directionnel infrarouge lointain, des lampes germicides ultraviolettes et d'autres types spéciaux de produits en verre de quartz. Ce large champ de production permet à l'entreprise de soutenir les clients qui ont besoin à la fois d'un creuset en quartz standard et de tubes en verre de quartz, ainsi que d'articles plus spécialisés tels que des composants de fenêtre en saphir et de tubes de chauffage infrarouge au sein d'une relation avec un seul fournisseur.

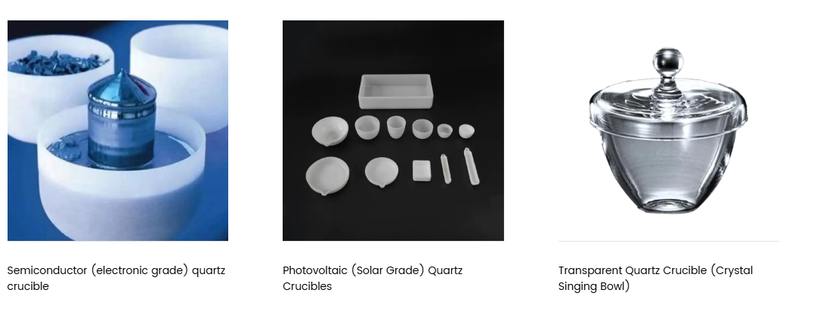

Les exemples de produits présentés ci-dessus illustrent la gamme de creusets en quartz, depuis un creuset en quartz semi-conducteur (qualité électronique) avec sa structure de paroi en couches caractéristique, à un ensemble de creusets en quartz photovoltaïques (qualité solaire) de différentes tailles pour différentes capacités de four, en passant par un creuset en quartz transparent dont la forme claire et à paroi mince est également appréciée comme bol chantant en cristal dans les applications de guérison sonore. Cette gamme visuelle met en évidence la manière dont le même matériau de silice fondue et la même expertise en matière de fabrication se traduisent en produits destinés à des industries d'utilisation finale très différentes, de la fusion de cristaux de silicium à la verrerie de laboratoire en passant par les instruments acoustiques, tous produits avec la même attention sous-jacente à la pureté et à la précision structurelle.
