Comment sélectionner la bonne taille de tube de quartz pour votre projet ?

Sélection du bon tube en verre de quartz La taille nécessite de faire courespondre quatre paramètres à votre application : diamètre extérieur (OD), épaisseur de paroi, longueur et qualité du matériau. Obtenez les quatre bons et votre four à tubes de quartz , une lampe UV, un système de diffusion à semi-conducteur ou un radiateur infrarouge fonctionneront de manière fiable conformément aux spécifications. Si vous en manquez un – en particulier l’épaisseur de la paroi sur un système sous pression ou sous vide – et le tube peut se fissurer, s’effondrer ou échouer thermiquement. Ce guide fournit un cadre de sélection structuré pour les ingénieurs, les responsables des achats et les techniciens de laboratoire sourcing quartz fondu or tube de silice fondue produits pour applications industrielles et scientifiques.

Le processus de sélection comprend cinq étapes : (1) définir l'environnement thermique et chimique, (2) déterminer le diamètre extérieur et l'alésage requis, (3) calculer l'épaisseur de paroi minimale pour une utilisation sous pression ou sous vide, (4) sélectionner le bon tube de quartz qualité (transparent, à faible teneur en OH, laiteux ou coloré), et (5) confirmez la disponibilité et le délai de livraison avec votre fournisseur de tubes en verre de quartz . Chaque étape est couverte en détail ci-dessous avec des données de référence et des exemples concrets.

Gamme de produits de tubes en verre de quartz : six formes stetard

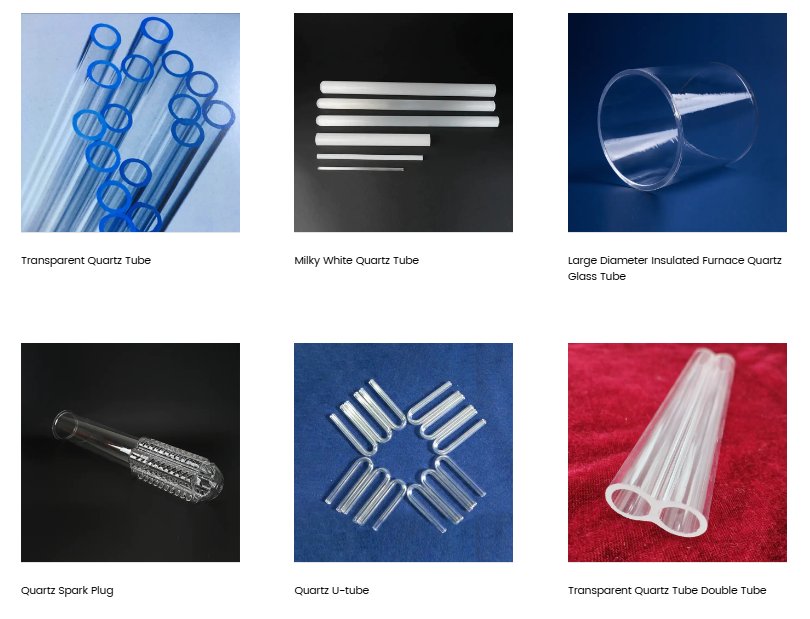

L'image ci-dessous montre six formes de produits représentatives de Yancheng Mingyang. tube en verre de quartz gamme. Chaque forme répond à une exigence d'application distincte, du tube transparent stetard aux géométries complexes à double alésage et en U.

Parmi la gamme de produits présentée : Tube de quartz transparent (en haut à gauche, pointe bleue) – stetard transparent tube de silice fondue avec une teneur en SiO2 supérieure à 99,9 % et une transmission optique supérieure à 93 %, utilisé dans les lampes UV, les fours à semi-conducteurs et les instruments optiques. Tube de quartz blanc laiteux (en haut au centre) — tube translucide (opaque) produit par barbotage contrôlé pendant la fusion, optimisé pour les applications de chauffage infrarouge où une distribution diffuse du rayonnement est requise. Tube en verre de quartz de four isolé de gret diamètre (en haut à droite) - à gros calibre tube de quartz haute température pour les applications de fours à diffusion et de réacteurs CVD jusqu'à 1200°C en service continu. Bougie d'allumage à quartz (en bas à gauche) — composant de quartz usiné avec précision démontrant la capacité de traitement secondaire de l'usine de Mingyang. Tube en U en quartz (en bas au centre) – plié tuyau de quartz pour les applications d'échangeurs de chaleur et de systèmes de recirculation de fluide. Tube de quartz transparent Double Tube (en bas à droite) - coaxial à double perçage pipe en verre pour les applications nécessitant deux canaux de fluide ou de gaz indépendants dans un seul corps, tels que les ensembles de lampes de stérilisation UV et les réacteurs chimiques spécialisés.

Étape 1 : Définir l'environnement thermique et chimique

Avant de spécifier une dimension, définissez l'environnement d'exploitation. Le verre de quartz se comporte différemment du verre borosilicaté ( haute teneur en borosilicate le verre se ramollit à environ 820°C ; quartz fondu ramollit à 1 665 °C), la première question est donc de savoir si l’application nécessite réellement du quartz ou si le verre borosilicaté – utilisé dans les tasses à mesurer à haute teneur en borosilicate, les flacons triangulaires et les entonnoirs de forme triangulaire dans les laboratoires de chimie – est suffisant. Si la température de fonctionnement dépasse 500°C de manière soutenue ou si un choc thermique est attendu (cycles de chauffage/refroidissement rapides), le quartz est le bon choix.

La compatibilité chimique est le deuxième facteur environnemental. Tube en verre de quartz résiste à pratiquement tous les acides (à l'exception des acides chlorhydrique, sulfurique, nitrique et fluorhydrique) et à la plupart des solvants organiques, ce qui en fait le choix stetard pour la distribution de fluides corrosifs dans les pipelines de l'industrie chimique. Dans les contextes médicaux et de laboratoire, sa biocompatibilité le rend adapté aux équipements de stérilisation et aux instruments d'analyse. Les applications impliquant de l'acide fluorhydrique ou de l'acide phosphorique chaud nécessitent des matériaux alternatifs tels que des tubes doublés de PTFE.

Étape 2 : Déterminez le diamètre extérieur et l'alésage pour votre application

Le diamètre extérieur (OD) dépend du raccord, de la bride ou de l'alésage du four dans lequel il doit s'insérer. L'alésage (diamètre intérieur, ID) est déterminé par le débit de fluide ou de gaz, ou par le composant qui doit traverser le tube (comme un élément chauffant ou une préforme de fibre optique). Le graphique à barres horizontales ci-dessous montre les plages de DO les plus courantes pour chaque catégorie d'application majeure de tube de quartz .

Le tableau révèle que les applications de tubes de four à semi-conducteurs exigent la plage de diamètre extérieur la plus large — de 50 mm à 200 mm — en raison de la nécessité d'accueillir des lots de tranches de silicium de 150 mm, 200 mm et 300 mm dans l'alésage du tube de four. Il s'agit du segment le plus important et le plus exigeant en matière de tube de quartz haute température produits et nécessite généralement des tubes en verre de quartz de four isolés de gret diamètre, tels que celui présenté dans l'image du produit ci-dessus. Les lampes germicides UV et les tubes chauffants infrarouges halogènes occupent l'extrémité à diamètre étroit (respectivement 8 à 25 mm et 10 à 20 mm), où une tolérance OD stricte et une excellente transmission UV sont les principaux critères de sélection plutôt que la capacité de charge structurelle. Les tubes de support de préformes de laboratoire et de fibre optique couvrent une plage modérée (4 à 30 mm) et nécessitent souvent les tolérances dimensionnelles les plus strictes – généralement une tolérance OD de ± 0,1 mm pour les applications optiques de précision. Les pipelines de réacteurs chimiques couvrent la plus large gamme pratique d'approvisionnement quotidien, de 15 mm à plus de 100 mm, en fonction du débit et de la taille du réacteur. Pour tube de quartz personnalisé exigences en dehors des plages stetard, Yancheng Mingyang propose le dessin et le traitement selon les spécifications avec un contrôle dimensionnel confirmé.

Étape 3 : Calculer l'épaisseur de paroi minimale pour les applications sous pression et sous vide

L'épaisseur de la paroi est la dimension la plus critique en matière de sécurité. tube de quartz sélection. Une épaisseur de paroi sous-spécifiée entraîne une rupture du tube sous pression interne ou un effondrement sous vide externe. La formule suivante (issue de la tuyauterie des usines chimiques ASME B31.3, adaptée aux matériaux en verre) fournit une première estimation prudente :

t_min = (P x DO) / (2 x SP)

Où P = pression manométrique interne (MPa), OD = diamètre extérieur (mm), S = contrainte admissible pour le quartz fondu (environ 7 MPa pour une charge soutenue à température ambiante ; réduire de 50 % au-dessus de 800 °C). Un facteur de sécurité d'au moins 4x est recommandé pour le quartz en raison de son mode de rupture fragile.

• Exemple 1 (enveloppe de lampe UV) : OD = 20 mm, pression interne approximativement atmosphérique (jauge 0). Paroi minimale : 1,0 à 1,5 mm est la norme. Le principal moteur est la robustesse de la manipulation mécanique, et non la pression.
• Exemple 2 (réacteur chimique sous pression, 0,3 MPa) : OD = 50 mm, P = 0,3 MPa, S = 7 MPa. t_min = (0,3 x 50) / (2 x 7 0,3) = 15/14,3 = 1,05 mm. Appliquez un facteur de sécurité 4x : paroi minimale = 4,2 mm. Spécifiez un mur de 5 mm pour une disponibilité standard.
• Exemple 3 (four à diffusion semi-conducteur, vide jusqu'à 0,01 Pa) : La pression d’effondrement règne. Pour un tube de 100 mm de diamètre extérieur, la paroi minimale pour le service sous vide est généralement de 3 à 4 mm, comme vérifié par analyse par éléments finis. Consultez votre fournisseur de tubes en verre de quartz pour la confirmation de l'épaisseur de paroi sous vide.

Pour four à tubes de quartz Dans les applications à pression atmosphérique, l'épaisseur des parois est principalement déterminée par la gestion du gradient thermique : des parois plus fines équilibrent la température plus rapidement (contrainte thermique plus faible) mais ont une résistance mécanique moindre. Pour les tubes de four atmosphérique standard, une épaisseur de paroi de 2 à 3 mm est typique pour un diamètre extérieur de 50 à 100 mm.

Étape 4 : Sélectionnez la qualité de quartz appropriée pour votre application

Pas tous tube en verre de quartz les qualités sont interchangeables. La qualité détermine la teneur en hydroxyle (OH), le spectre de transmission, la densité des bulles et la finition de surface, chacun d'entre eux affectant les performances dans des applications spécifiques. Le graphique radar ci-dessous compare quatre grades principaux selon six critères de sélection.

Le graphique radar met en évidence les compromis entre les trois qualités de tubes de quartz les plus couramment achetées. Quartz transparent à haute teneur en OH (illustré sur l'image du produit sous la forme de tubes à pointe bleue) excelle en termes de transmission UV et de clarté optique, ce qui en fait le choix standard pour Tube de quartz UV applications telles que les lampes germicides, les emballages de LED UV, les cuvettes de quartz fondu UV et Plaque de quartz UV composants. Cependant, sa teneur en hydroxyle relativement élevée (généralement 150 à 300 ppm d'OH) le rend impropre aux lampes à mercure à haute pression ou aux sources HID aux halogénures métalliques, où l'absorption d'OH à 2,72 microns provoque un assombrissement prématuré de la lampe. Tube de silice fondue déshydroxylée à faible teneur en OH avec une teneur en OH inférieure à 10 ppm - et inférieure à 5 ppm réalisable par déshydroxylation sous vide - obtient le score le plus élevé sur l'axe faible OH et constitue le bon choix pour les enveloppes de lampes HID, les tubes de lampes halogènes et les applications de chauffage à tube de quartz infrarouge lointain où le tube doit transmettre efficacement le rayonnement IR pendant toute sa durée de vie. Tube de quartz laiteux (opaque) sacrifie entièrement la transmission UV et visible en échange d'une émission IR diffuse supérieure, ce qui en fait la qualité préférée pour les radiateurs à tube de quartz infrarouge lointain et les assemblages de radiateurs à quartz en fibre de carbone où une répartition uniforme de la chaleur sur la surface du tube est requise. Les qualités à faible teneur en OH et laiteuses conservent la même excellente résistance thermique et chimique que le quartz transparent. Pour les applications nécessitant que la teneur en SiO2 soit confirmée supérieure à 99,9 % — comme les tubes CVD semi-conducteurs, creuset de quartz candidatures, ou quartz fondu rods utilisés comme supports de creusets en quartz de laboratoire — la documentation du certificat d'analyse (CoA) doit être demandée au fournisseur.

Étape 5 : Tolérance de longueur, normes dimensionnelles et spécifications personnalisées

Les tubes en verre de quartz standard sont fournis en longueurs de 1 000 mm, 1 500 mm et 2 000 mm. Les longueurs de coupe avec une tolérance de ± 1 mm sont standard ; des tolérances plus strictes (± 0,5 mm ou mieux) sont disponibles pour les applications optiques et semi-conductrices de précision avec un délai de livraison supplémentaire. Le graphique linéaire ci-dessous montre comment les exigences de tolérance dimensionnelle affectent la disponibilité pratique de la gamme OD à partir d'une installation de production standard.

Le graphique linéaire démontre un compromis fondamental dans l'approvisionnement en tubes de quartz : à mesure que les exigences de tolérance dimensionnelle se resserrent, le diamètre extérieur maximal réalisable diminue en raison des limites des opérations d'étirage et de meulage de précision. Dans la classe de tolérance standard (± 1 mm), des diamètres extérieurs allant jusqu'à 200 mm sont disponibles, couvrant la gamme complète des applications de tubes de four à semi-conducteurs et de grands réacteurs chimiques. Avec une tolérance de qualité optique (± 0,2 mm), le diamètre extérieur maximal pratique est d'environ 80 mm, ce qui couvre la plupart des applications de laboratoire et de tubes de support de préformes de fibres optiques. Avec une tolérance de qualité semi-conducteur (± 0,1 mm), le diamètre extérieur maximal est d'environ 50 mm, ce qui reflète les opérations intensives de meulage et de polissage nécessaires pour atteindre ce niveau de précision sur un matériau fragile. Pour tube de quartz personnalisé les exigences qui combinent un diamètre extérieur important avec une tolérance étroite (par exemple, un tube de diamètre extérieur de 150 mm avec une tolérance de ±0,2 mm pour un réacteur MOCVD spécialisé) ; des délais de livraison prolongés de 4 à 8 semaines sont typiques et doivent être pris en compte dans la planification du projet. Yancheng Mingyang propose des conseils d'ingénierie sur les spécifications dimensionnelles pour aider les clients à identifier la classe de tolérance minimale qui répond à leurs exigences fonctionnelles, en évitant les spécifications excessives qui prolongent inutilement les délais de livraison et augmentent les coûts d'approvisionnement.

Référence de sélection de tubes de quartz spécifiques à une application

Le tableau suivant consolide le cadre de sélection en quatre étapes dans un guide de référence rapide pour les applications de tubes en verre de quartz les plus courantes. Il couvre toute la gamme de produits, depuis la norme tube en verre de quartz de haute pureté and tige de verre de quartz composants aux produits de chauffage et d'optique spécialisés.

Produits en verre de quartz au-delà des tubes : gamme de produits étendue

Tandis que tube en verre de quartz and pipe en verre Les produits constituent le cœur de la gamme de produits, Yancheng Mingyang fournit une large gamme de produits en quartz et en verre spécial qui répondent à des besoins d'applications complémentaires. Ceux-ci incluent tige de verre de quartzs (tiges de quartz fondu et tiges de cristal de quartz) pour les applications optiques et structurelles, feuille de verre de quartz and fenêtre en verre de quartz panneaux pour chambres à vide et ensembles optiques, Plaque de quartz UV and Plaque de quartz ronde UV avec trous pour les systèmes de photolithographie et de durcissement UV, et Cuvettes de quartz fondu aux UV et des formats rectangulaires de cuvettes en quartz pour les instruments de spectroscopie et d'analyse.

Dans le segment des produits de chauffage, l'entreprise produit radiateur halogène infrarouge des tubes, radiateur à tube de quartz infrarouge lointain assemblées, et réchauffeur de quartz de fibre de carbone and tube chauffant infrarouge en fibre de carbone quartz produits pour les applications de chauffage de procédés industriels. Ces produits chauffants exploitent les qualités de tubes de quartz laiteux et à faible teneur en OH pour maximiser l'efficacité des émissions infrarouges. Pour les applications de laboratoire et de recherche scientifique, la gamme comprend creuset de quartz de laboratoire and laboratoire de creuset de silice produits, creuset opaque en silice fondue pour la croissance des cristaux, et creuset en quartz clair variantes pour les processus nécessitant un contrôle visuel de la masse fondue. Les articles spécialisés comprennent instruments en verre de quartz , haute teneur en borosilicate measuring cup , entonnoir de forme triangulaire , et chimie en fiole triangulaire verrerie — reliant la verrerie de laboratoire standard et les segments de quartz haute performance.

L'entreprise fournit également instruments de guérison sonore y compris bol chantant en cristal , Bols d'alchimie de cristal , Diapason en cristal de quartz , Triangle chantant en cristal , Harpe de cristal , et Cristal chantant le Saint Graal produits - un domaine d'application en pleine croissance qui exploite les propriétés de résonance acoustique du verre de quartz fondu de haute pureté pour une utilisation thérapeutique et des instruments de musique.

À propos de Produits Cie., Ltd de quartz de Yancheng Mingyang.

Yancheng Mingyang Quartz Products Co., Ltd. est une entreprise spécialisée dans la production de produits en quartz et en verre spécial. Il s'agit de l'usine de production de Jinzhou Mingde Quartz Glass Co., Ltd. dans la province du Jiangsu. Depuis sa création, l'entreprise s'est développée rapidement, a introduit une technologie de pointe et des équipements de production provenant de sources nationales et internationales, et a continuellement amélioré la qualité de ses produits. S'appuyant sur ses propres avantages de fabrication, l'entreprise a développé une variété de produits adaptés au marché et répondant aux besoins de différents clients, résolvant ainsi de nombreux défis de production urgents pour ses clients du monde entier.

Les produits de l'entreprise comprennent tube en verre de quartzs , tubes en verre de quartz à double trou, tiges de verre de quartz, feuilles de quartz, fenêtres en saphir, fenêtres en verre au fluorure de calcium, revêtements ultraviolets infrarouges, panneaux de fenêtre en verre aluminosilicate résistant aux hautes pressions, instruments en verre de quartz, instruments en verre à haute teneur en borosilicate, creusets en quartz, tubes plaqués or en quartz, radiateurs à quartz, tubes chauffants infrarouges en quartz, radiateurs à rayonnement directionnel infrarouge lointain, lampes germicides ultraviolets et autres types spéciaux de produits en verre de quartz. L'entreprise est une coutume professionnelle Fournisseur de tubes en verre de quartz et Glass Pipe Factory, au service de clients des secteurs des semi-conducteurs, de l'optique, des produits chimiques, des nouvelles énergies, du médical et des sources de lumière électrique en Europe, en Amérique, au Japon, en Corée du Sud et au-delà.
