Comment optimiser les performances d’un creuset en quartz ?

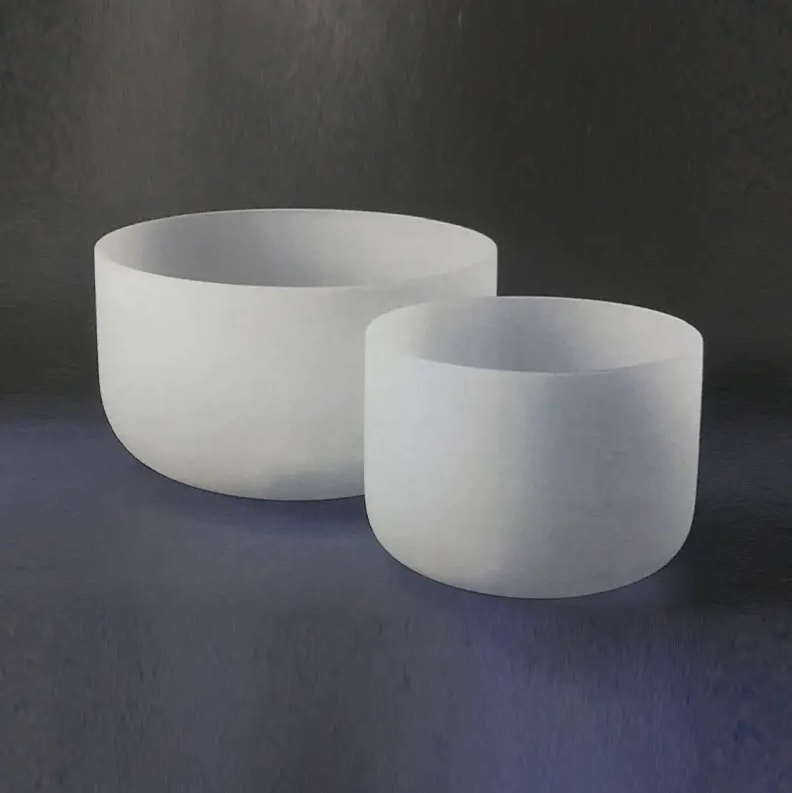

Stratégies clés à optimiser Creuset de Quartz Performances

Le moyen le plus efficace d'optimiser les performances des creusets en quartz consiste à contrôler les gradients thermiques, à maintenir des protocoles de contamination stricts et à adapter la qualité du creuset à la température de processus et à l'environnement chimique spécifiques. Ces trois facteurs représentent ensemble la majorité des pannes prématurées et des pertes de rendement dans les applications de semi-conducteurs, solaires et de laboratoire. Les sections suivantes détaillent chaque levier d'optimisation avec des conseils pratiques.

Sélectionnez la qualité de creuset adaptée à votre processus

Pas tous creusets en quartz sont égaux. La pureté de la silice brute, la méthode de fabrication (fondue ou synthétique) et la teneur en OH déterminent toutes la température de service supérieure et la résistance chimique. L’utilisation d’un creuset sous-spécifié est la cause la plus fréquente de défaillance précoce.

Comparaison des qualités de creuset courantes

Pour les procédés Czochralski (CZ) au silicium, creusets de qualité synthétique avec des niveaux d'impuretés métalliques inférieurs à 1 ppm au total sont obligatoires. L'utilisation de matériaux de qualité standard introduit une contamination par le fer, l'aluminium et le calcium directement dans la masse fondue, ce qui dégrade la durée de vie des porteurs minoritaires et le rendement du dispositif.

Contrôler les gradients thermiques pour éviter les fissures

Le quartz a un très faible coefficient de dilatation thermique (~0,55 × 10⁻⁶/°C), mais il est fragile. Les changements rapides de température créent des gradients de contraintes internes abrupts qui dépassent le module de rupture du matériau ( ~50 MPa ), provoquant des fissures ou des fractures catastrophiques.

Taux de rampe de chauffage et de refroidissement recommandés

• En dessous de 200 °C : rampe à maximum 10 °C/min — l'humidité de surface et les gaz adsorbés doivent s'échapper progressivement.
• 200 °C à 600 °C : limite à 5 °C/min — cette plage traverse la zone de transition cristobalite α – β où les changements de volume sont significatifs.
• 600 °C à la température de traitement : 3 à 5 °C/min est typique des grands creusets (diamètre > 300 mm).
• Refroidissement : suivez toujours une descente contrôlée ; une trempe au-dessus de 800 °C provoque des micro-fractures irréversibles même sans fissure visible.

Dans la croissance du silicium CZ, une pratique courante consiste à maintenir le creuset à 900 °C pendant 30 à 60 minutes pendant la rampe initiale pour équilibrer la température sur toute l’épaisseur de la paroi avant d’atteindre le point de fusion du silicium (1 414 °C).

Minimiser la dévitrification pour prolonger la durée de vie

La dévitrification – la transformation de la silice amorphe en cristobalite cristalline – commence vers 1 000 °C et accélère au-dessus de 1 200 °C. Une fois la dévitrification étendue à la paroi interne, le creuset devient mécaniquement instable et doit être remplacé. C'est la principale cause de durée de vie raccourcie des creusets dans les applications à haute température.

Mesures de prévention de la dévitrification

• Minimiser la contamination par les métaux alcalins. Les ions sodium et potassium agissent comme catalyseurs de nucléation. Même les résidus d’empreintes digitales contenant du sodium peuvent initier une dévitrification au point de contact.
• Utilisez des revêtements protecteurs. Une fine couche de nitrure de silicium (Si₃N₄) ou de sulfate de baryum (BaSO₄) sur la paroi interne ralentit le front de cristallisation. Dans les applications solaires, il a été démontré que les revêtements BaSO₄ prolongent la durée de vie du creuset en 15 à 30 % .
• Limiter l’exposition cumulative aux températures élevées. Suivez le nombre total d'heures au-dessus de 1 100 °C ; la plupart des creusets de haute pureté sont conçus pour 100 à 200 heures à cette plage avant que la dévitrification ne devienne structurellement significative.
• Opérer sous atmosphère inerte ou réductrice. Les environnements riches en oxygène accélèrent les réactions d’oxydation de surface qui favorisent la nucléation des cristallites.

Mettre en œuvre des protocoles stricts de contamination et de manipulation

La contamination de surface déclenche non seulement la dévitrification, mais introduit également des impuretés dans les matières fondues sensibles. Dans les processus CZ de semi-conducteurs, une seule particule de siliciure de fer mesurant 0,5 μm peut générer suffisamment de contamination par le fer pour réduire la durée de vie des porteurs minoritaires de la tranche en dessous des limites acceptables dans la section cristalline adjacente.

Meilleures pratiques de manipulation et de nettoyage

1. Manipulez toujours les creusets avec gants de salle blanche (nitrile ou polyéthylène, sans métal) — jamais à mains nues.
2. Pré-nettoyer les creusets neufs avec une solution HF diluée (généralement 2 à 5 % d'IC pendant 10 à 15 minutes), suivi d'un rinçage approfondi à l'eau déminéralisée pour éliminer les oxydes métalliques de surface issus de la fabrication.
3. Sécher les creusets dans une étuve propre à 120 °C pendant au moins 2 heures avant utilisation pour éliminer l'humidité adsorbée, qui peut provoquer de violentes éclaboussures lors de la chauffe.
4. Conserver dans des contenants scellés et sans poussière ; même une courte exposition dans un environnement de laboratoire standard peut déposer sur la surface des particules difficiles à éliminer après frittage.
5. Inspectez les surfaces intérieures sous la lumière UV avant chaque utilisation – les résidus organiques deviennent fluorescents et indiquent un nettoyage incomplet.

Optimiser le chargement du creuset et le niveau de remplissage

La manière dont un creuset est chargé affecte directement la répartition des contraintes thermiques et la dynamique de fusion. Un chargement inapproprié crée des points chauds localisés, une cristallisation inégale et des concentrations de contraintes mécaniques qui raccourcissent la durée de vie du creuset.

• Ne remplissez pas à plus de 80 % de la capacité nominale. Un remplissage excessif augmente la pression hydrostatique sur les parois latérales à température élevée, où le quartz se ramollit au-dessus de ~1 665 °C (le point de ramollissement). À 1 200 °C, la déformation par fluage devient mesurable sous charge soutenue.
• Chargez le matériau de charge uniformément. Placer un gros morceau de polysilicium sur un côté crée un chauffage asymétrique pendant la fusion, générant des moments de flexion dans la paroi du creuset.
• Évitez tout contact direct entre les pièces de charge et la paroi du creuset pendant le chargement. L'impact pendant le chargement est l'une des principales causes de microfissures souterraines qui ne se propagent que lorsque le creuset atteint la température de traitement.
• Pour les processus assistés par rotation (par exemple, traction CZ), vérifiez la concentricité de la rotation. Même un Excentricité de 0,5 mm dans le creuset, la rotation de 5 à 10 tr/min introduit des contraintes mécaniques cycliques qui peuvent fatiguer la base sur plusieurs essais.

Surveiller et remplacer en fonction d'indicateurs mesurables

S'appuyer uniquement sur une inspection visuelle conduit soit à un remplacement prématuré (gaspillage des coûts), soit à un remplacement retardé (risque de défaillance du processus). Combinez plutôt plusieurs indicateurs pour prendre des décisions fondées sur les données.

Critères de décision de remplacement

La mise en œuvre d'un journal du cycle de vie des creusets (suivant la température maximale, la durée et le résultat de l'inspection post-analyse de chaque analyse) réduit généralement les défaillances inattendues en 40 à 60 % par rapport au remplacement basé uniquement sur le temps, sur la base des données provenant des opérations de production de lingots de silicium en grand volume.

Tirer parti du contrôle de l’atmosphère et de la pression

L'atmosphère entourant le creuset pendant le fonctionnement a un impact direct sur le matériau du creuset et sur la pureté de la matière fondue. L’optimisation des conditions atmosphériques est un levier peu coûteux et à fort impact, souvent négligé dans les procédures opérationnelles standard.

• Purge par gaz inerte (argon ou azote) : L'argon circule à 10 à 20 L/min à travers les fours CZ réduit l'évaporation de SiO de la surface de la fonte, qui autrement se déposerait sur les parois plus froides du four et recontaminerait la fonte lors des cycles suivants.
• Fonctionnement à pression réduite : Courir à 20 à 50 mbars (par rapport à l'atmosphère) pendant la croissance du CZ réduit la pression partielle du CO, supprimant l'incorporation de carbone dans le cristal sans accélérer la dissolution du quartz.
• Évitez la vapeur d'eau : Même 10 ppm de H₂O dans l'atmosphère du four augmentent de manière mesurable la teneur en OH de la masse fondue, ce qui augmente la formation de donneurs d'oxygène dans les tranches de silicium au cours des étapes ultérieures de recuit à basse température.

Résumé : une liste de contrôle d'optimisation pratique

La liste de contrôle suivante consolide les actions principales décrites ci-dessus dans un protocole reproductible de pré-exécution et en cours de processus :

1. Confirmez que la qualité du creuset correspond aux exigences de température et de pureté du processus.
2. Nettoyer avec du HF dilué, rincer à l'eau déminéralisée et sécher à 120 °C pendant ≥ 2 heures.
3. Inspectez la surface intérieure sous la lumière UV ; rejeter les creusets présentant des résidus ou des microfissures.
4. Chargez la charge uniformément jusqu'à une capacité ≤ 80 % ; éviter l'impact sur le mur pendant le chargement.
5. Température de rampe selon le protocole : ≤ 5 °C/min jusqu'à la zone de transition de 200 à 600 °C ; maintenir à 900 °C pour l’équilibrage thermique.
6. Maintenir le débit de gaz inerte et la pression cible du four tout au long du cycle.
7. Refroidir sous descente contrôlée ; ne jamais tremper au-dessus de 800 °C.
8. Enregistrez les données d'exécution et inspectez les indicateurs de dévitrification, d'amincissement des parois et de contamination avant de les nettoyer pour les réutiliser.

L'application cohérente de ces étapes prolonge la durée de vie moyenne du creuset, réduit les coûts de matériaux par cycle et, plus important encore, protège la qualité du produit fondu ou des cristaux qui y sont développés.
